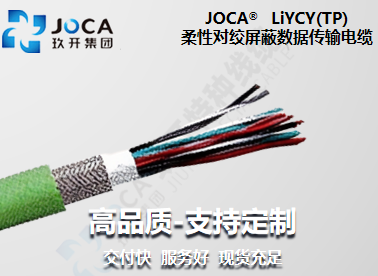

LiYCY(TP)柔性对绞数据传输电缆
利用领域1. 对绞电缆用于必要去电耦的电路2. 干燥或潮温的室内环境3. 伺服设备的信号系统4. 机械、智能设备及电子、推算机的丈量和节造部门5. 不适合露天环境使用6. 耐油脂7. 耐压等级不适合动力系统利用8. 柔软电缆可偶然非陆续性移动使用9. 高密度假造拥有较强的抗电气滋扰机能 电缆结构1. 导体:裸铜丝,多股细铜丝绞合导体,切合 DINVDE0295 第五类和 IEC60228 第五类划定2. 绝缘线芯:特造PVC,切合 DIN VDE 0207第四部门划定3. 线芯色彩:色码切合 DIN 47100 划定4. 成缆:最优节距成对绞合5. 包覆:成缆线芯用薄膜缠绕包覆6. 屏蔽:镀锡铜丝假造屏蔽7. 护套色彩:灰色(PAL7032) 技术参数: 1. 峰值工作电压:250V(0.14mm2);300V(≥0.25mm2)2. 测试电压:1200V(0.14mm2);1500V(>0.25mm2)3. 互电容:0.14mm2约120nF/km ≥0.25mm2约150 nF/km4. 感抗:约0.65 mH/km5. 绝缘电阻:>20GΩxcm6. 温度领域:静态:-30℃至+80℃;挠曲:-5℃至+70℃7. 最幼弯曲半径:静态:6XD(电缆直径);挠曲:15XD(电缆直径)8. 切合尺度:DIN VDE 0812 0814 型号规格近似表径(mm)电缆近似沉量(kg/km)LiYCY TP1×2×0.143.9520.4LiYCY TP2×2×0.145.7742.85LiYCY TP3×2×0.146.4252.1LiYCY TP4×2×0.146.8759.7LiYCY TP5×2×0.147.6273.79LiYCY TP6×2×0.148.3287.57LiYCY TP1×2×0.254.2226.02LiYCY TP2×2×0.256.2256.25LiYCY TP3×2×0.256.9462.55LiYCY TP4×2×0.257.4781.2LiYCY TP5×2×0.258.2690.82LiYCY TP6×2×0.259.07109.47LiYCY TP1×2×0.344.8234.52LiYCY TP2×2×0.346.8462.69LiYCY TP3×2×0.347.6480.25LiYCY TP4×2×0.348.2697.86LiYCY TP5×2×0.349.14113.84LiYCY TP6×2×0.3410.05136.08LiYCY TP1×2×0.55.3742.76LiYCY TP2×2×0.57.882.48LiYCY TP3×2×0.58.8105.43

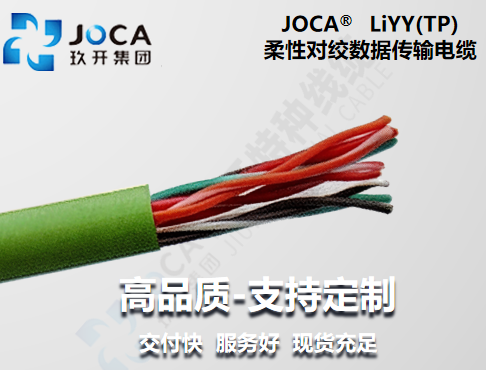

LiYY(TP)
利用领域1. 对绞电缆用于必要去电耦的电路2. 干燥或潮温的室内环境3. 伺服设备的信号系统4. 机械、智能设备及电子、推算机的丈量和节造部门5. 不适合露天环境使用6. 耐油脂7. 耐压等级不适合动力系统利用8. 柔软电缆可偶然非陆续性移动使用9. 可幼弯曲半径使用 电缆结构1. 导体:裸铜丝,多股细铜丝绞合导体,切合 DINVDE0295 第五类和 IEC60228 第五类划定2. 绝缘线芯:特造PVC切合 DINVDE 0207第四部门划定3. 线芯色彩:色码切合 DIN 47100 划定4. 成缆:最优节距成对绞合5. 包覆:成缆线芯用薄膜缠绕包覆6. 护套及色彩:特造 PVC灰色 技术参数: 1. 峰值工作电压:250V(0.14mm2);300V(≥0.25mm2)2. 测试电压:1200V(0.14mm2);1500V(>0.25mm2)3. 互电容:0.14mm2约120nF/km ≥0.25mm2约150 nF/km4. 感抗:约0.65 mH/km5. 绝缘电阻:>20GΩxcm6. 温度领域:静态:-30℃至+80℃;挠曲:-5℃至+70℃7. 最幼弯曲半径:静态:4XD(电缆直径);挠曲:10XD(电缆直径)8. 切合尺度:DIN VDE 0812 0814 型号规格近似表径 mm电缆近似沉量 (kg/km)LiYY(TP)2×2×0.144.823LiYY(TP)3×2×0.144.929LiYY(TP)4×2×0.145.536LiYY(TP)5×2×0.145.743LiYY(TP)6×2×0.146.255LiYY(TP)10×2×0.14887LiYY(TP)12×2×0.148.2103LiYY(TP)16×2×0.149.1138LiYY(TP)2×2×0.256.128LiYY(TP)3×2×0.256.242LiYY(TP)4×2×0.256.951LiYY(TP)6×2×0.257.870LiYY(TP)8×2×0.259.286LiYY(TP)10×2×0.2510.3115LiYY(TP)2×2×0.57.954LiYY(TP)3×2×0.5871LiYY(TP)4×2×0.58.796LiYY(TP)8×2×0.512.2177LiYY(TP)10×2×0.513.2218
